API开放平台

背景：

前端开发需要用到后台接口
使用现成的系统的功能

做一个API接口平台：

防止攻击(安全性)
不能随便调用(限制、开通)
统计调用次数
计费
流量保护
API接入

项目介绍

做一个提供API接口调用的平台：

用户可以注册登录，开通接口调用权限。用户可以使用接口，并且每次调用会进行统计。
管理员可以发布接口、下线接口、接入接口，以及可视化接口的调用情况、数据。

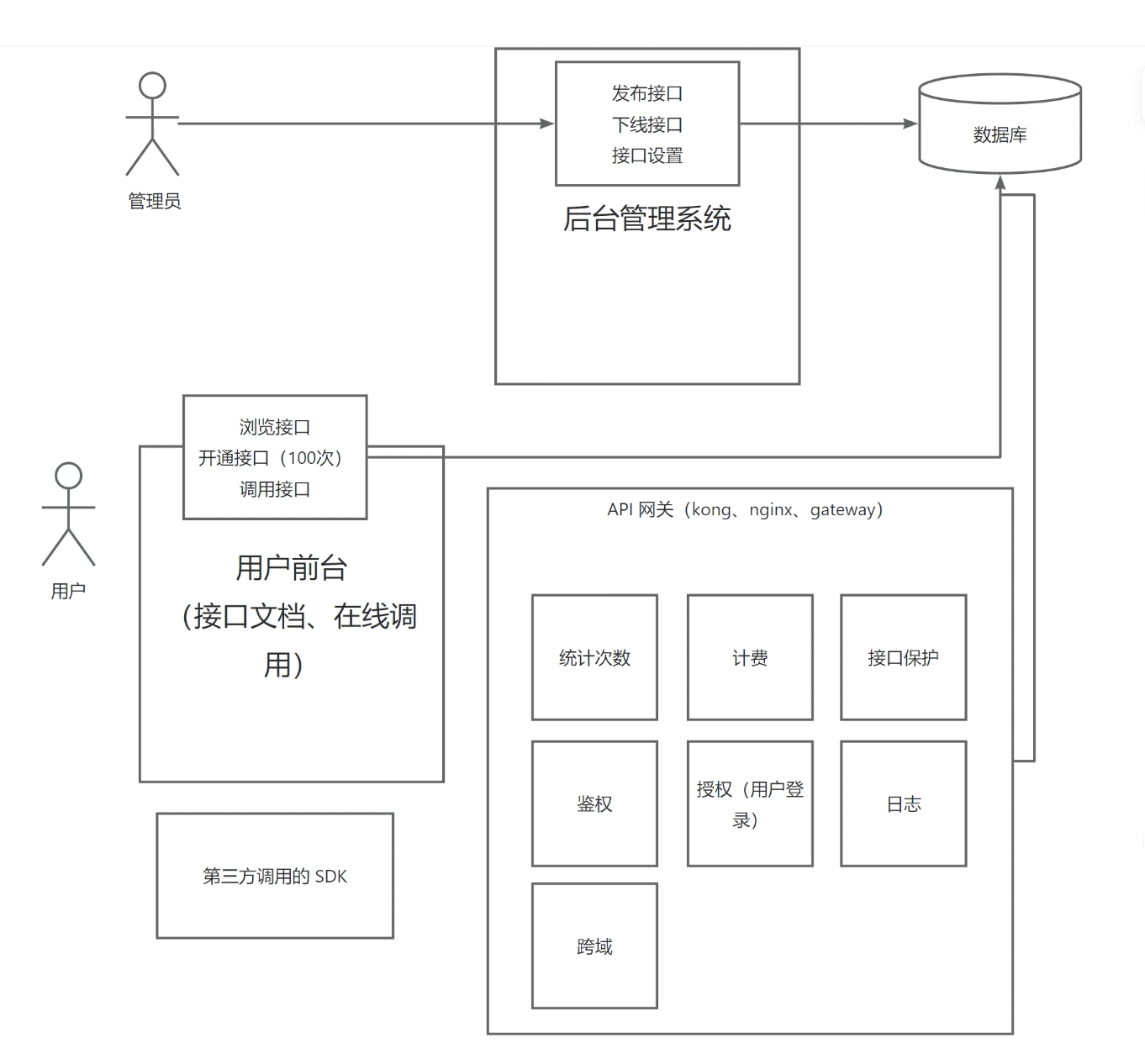

业务流程

技术选型

前端

Ant Design Pro
React
Ant Design Procomponents
Umi
Umi Request(Axios的封装)

后端

Spring Boot
Spring Boot Starter(SDK开发)
网关、限流、日志实现 —–> dubbo+nacos

项目开发的阶段划分

1、初始化和展示

项目介绍、设计、技术选型

基础项目的搭建

接口管理

用户查看接口

2、接口调用

继续开发接口管理前端页面
开发模拟API接口
开发调用这个接口的代码
保证调用的安全性(API签名认证)
客户端SDK的开发

3、接口计量与保护

开发接口发布/下线的功能(管理员)
前端去浏览接口、查看接口文档、申请签名(注册)、在线调试(用户)
统计用户调用接口次数
优化系统 - API网关

开发接口发布/下线的功能(管理员)

发布接口(仅管理员可用)：

检查该接口是否存在
判断该接口是否可以调用
修改接口数据库中的状态字段为1

下线接口：

检查该接口是否存在
判断该接口是否可以调用
修改接口数据库中的状态字段为0

前端去浏览接口、查看接口文档

–动态路由，用url来传递id，加载不同的接口信息

申请签名(注册) ：

用户在注册成功时，自动分配 accessKey、secretKey

扩展：用户可以申请更换签名

在线调用

请求参数的类型(直接用 json 类型)

1
2
3

[
{"name": "username", "type": "string"}
]

先跑通整个流程，再去针对不同的请求或接口类型来设计界面和表单，给用户更好的体验(可以参考postman)

调用流程：

使用走后端方式流程：(后端相当于中转站，防止用户直接拿到接口的地址，从而绕过系统自行调用)

流程：

1. 前端将用户输入的请求参数和要测试的接口发送给平台后端
2. (在调用前可以做一些调用)
3. 平台后端去调用模拟接口

1 2	//请求参数要注意大小写！ {"userName": "don"}

TODO

判断该接口是否可以调用时由固定方法名改为根据测试地址来调用

用户测试接口由固定方法名->根据测试地址来调用

模拟接口改为从数据库校验 akey

4、管理、统计分析

开发接口调用次数的统计
优化整个系统的架构

a. 网关是什么？

b. 网关的作用？

c. 网关的应用场景及实现

d. 结合业务去应用网关

接口调用次数统计

1、需求：用户每次调用接口成功，次数+1

2、给用户分配或者用户自主申请接口调用次数

业务流程：

1、用户调用接口

2、修改数据库，调用次数+1

5、鉴权

实现统一的用户鉴权、统一的接口调用次数统计（把API网关应用到项目中）
- 用到的网关相关特性
  - 路由：用户原本直接请求模拟接口，在模拟接口鉴权；现在，我们在网关对用户进行鉴权，网关鉴权通过后再将请求重定向到模拟接口。
  - 统一鉴权(accessKey、secretKey)
  - 统一业务处理(每次请求接口后，调用次数都要+1)
  - 访问控制(黑白名单)
  - 流量染色(记录请求是否为网关来的，但是这样的话，在最终接口处还要对请求进行判断,看看有没有被染色)
  - 统一日志(记录每次的请求与响应)
- 业务逻辑
  1. 用户发送请求到API网关
  2. 请求日志
  3. (黑白名单)
  4. 用户鉴权(判断ak、sk是否合法)
  5. 请求的模拟接口是否存在？
  6. 请求转发，调用模拟接口
  7. 响应日志
  8. 调用成功，接口调用次数+1
  9. 调用失败，返回一个规范的错误码

6、网关

补充完整网关的业务逻辑(怎么去操作数据库、怎么复用之前的方法——RPC)
完善系统，开发一个监控统计功能

网关业务逻辑

问题：网关项目比较纯净，没有操作数据库的包、并且还要调用我们之前写过的代码？复制粘贴维护麻烦

理想：直接请求到其他项目的方法

怎么调用其他项目的方法？：

复制代码、环境
HTTP请求(提供一个接口、供其他项目使用)
- server开发一个接口(地址、请求方法、参数、返回值)
- client使用HTTP Client之类的代码包去发送HTTP请求
RPC
- 作用：像调用本地方法一样调用远程方法
- 对开发者更透明，减少了很多沟通成本
- RPC向远程服务器发送请求时，未必要使用HTTP协议，比如 TCP/IP(性能更高、内部服务更适用)等等等等
把公共项目打包成jar包，其他项目去引用(客户端SDK)

![image-20230719103013425](/Users/donn/Library/Application Support/typora-user-images/image-20230719103013425.png)

具体实现：

请求转发

用一个前缀匹配断言：所有路径为 /api/** 的请求转发到http://localhost:8123/api/**

例如：http://localhost:8090/api/name/** ===> http://localhost:8123/api/name/**

模拟接口请求地址：http://localhost:8123/api/name/get?name=123

spring:
  cloud:
    gateway:
      default-filters:
        - AddResponseHeader=source, donn
      routes:
        - id: api_route
          uri: http://localhost:8123
          predicates:
            - Path=/api/**

编写业务逻辑

使用了GlobalFilter全局请求拦截处理(类似AOP)

因为网关项目没引入MyBatis等操作数据库的类库，如果该操作较为复杂，可以由backend增删改查项目提供接口，我们直接调用，不用再重复写逻辑。

HTTP请求 (用HTTPClient、用RestTemplate、Feign)
RPC (Dubbo)

问题

预期是等模拟接口调用完成，才调用响应日志、统计调用次数

但实际上 chain.filter 方法立即返回了，直到filter过滤器 return 后才调用了模拟接口

原因：chain.filter 是一个异步操作，理解为前端的 promise

解决方案：利用response装饰者，增强原有的response的处理能力

Dubbo框架(RPC实现)

两种使用方式：

Spring Boot 代码(注解 + 编程式)：写java接口，服务提供者和消费者都去引用这个接口
IDL (接口调用语言)：创建一个公共的接口定义文件，服务提供者和消费者读取这个文件，优点是跨语言、所有的框架都认识

底层是Triple协议

整合运用：

backend项目作为服务提供者，提供三个方法

去数据库中查是否已分配给用户
查询数据库，模拟接口是否存在，以及请求方法是否匹配
调用成功后调用次数+1 invokeCount

Gataway项目作为服务调用者，调用这三个方法

7、完善网关、接口调用信息可视化、展望……

完成网关业务逻辑
- 实际情况应该是去数据库查看是否已分配给用户(ak、sk是否合法)
  - 先根据accessKey判断用户是否存在，查到secretKey
  - 对比secretKey和用户传的加密后的secretKey是否一致
- 从数据库查询模拟接口是否存在，以及请求方式是否匹配(还可以校验请求参数)
- 调用成功后，调用次数+1 （invoke count
开发管理员分析的功能
上线

如何获取接口转发服务器的地址

网关启动时，获取所有的接口信息，维护到内存的hashmap中；有请求时，根据请求的url路径或者其他参数[比如host请求头]来判断应该转发到哪台服务器，以及用于校验接口是否存在

公共服务：

目的是让方法、实体类在多个项目间复用，重复编写

1. 数据库中查询是否已分配给用户密钥(accessKey，返回用户信息，为空表示不存在)
1. 从数据库查询模拟接口是否存在(请求路径、请求方法、请求参数、返回接口信息，为空表示不存在)
1. 调用次数+1 (accessKey(标识用户)、接口路径)

步骤：

新建干净的maven项目，只保留必要的公共依赖
抽取service和实体类
install本地 maven包
让服务提供方引入common包，测试是否正常运行
让服务消费方引入common包

扩展

怎么让其他用户也上传接口？

需要提供一个机制(界面)，让用户输入自己的接口host(服务器地址)、接口信息，将接口信息写入数据库。

将接口信息写入数据库之前，要对接口进行校验，比如测试调用，保证接口正常。并遵循我们项目的要求(并且使用我们的sdk)
在interfaceInfo表中加入host字段，区分服务器地址，让接口提供者更灵活地接入系统。
网关判断是否还有调用次数
网关限流、提高性能等等

开发统计分析：

提供可视化平台，用图表的方式展示所有的调用情况，便于调整业务

需求：

各接口总调用次数占比(饼图)前3的接口，从而分析出哪些接口没人用(降低资源或者下线)以及高频接口(增加资源、提高收费)

实现：

前端：

展示饼图——推荐使用线程的库

ECharts、AntV

看官网
进入实例页面
找到想要的图
在线调试
复制代码
改为真实数据

后端：

1. SQL查询调用数据

select interfaceInfoId, sum(totalNum) as totalNum from interface_info group by interfaceInfoId order by totalNum desc limit 3;

2. 业务层去关联查询接口信息

上线：

前端：参考用户中心的上线方式

后端：

backend项目：web项目，部署springboot的jar包(对外的)
gateway项目：web项目，部署springboot的jar包(对外的)
interface 模拟接口项目：web项目，部署springboot的jar包(不建议对外暴露的)

如果自己学习用：单个服务器部署这三个项目足够

如果想搞大事：多个服务器建议在同一内网，内网交互会更快，且更安全

设计库表：

哪个用户？哪个接口？

用户 <==多对多==> 接口

因此需要再创建一个表：

用户调用接口关系表

-- 用户调用接口关系表
create table if not exists tjyapi.`user_interface_info`
(
    `id` bigint not null auto_increment comment '主键' primary key,
  	`userId` bigint not null comment '调用用户id',
  	`interfaceInfoId` bigint not null comment '接口id',
    `totalNum` int default 0 not null comment '总调用次数',
    `leftNum` int default 0 not null comment '剩余调用次数',
  	`status` int default 0 not null comment '0-正常 1-禁用',
  	`createTime` datetime default CURRENT_TIMESTAMP not null comment '创建时间',
    `updateTime` datetime default CURRENT_TIMESTAMP not null on update CURRENT_TIMESTAMP comment '更新时间',
    `isDelete` tinyint default 0 not null comment '是否删除 0-未删 1-已删,

) comment '用户调用接口关系表';

步骤：

1. 开发基本增删改查(给管理员用)
1. 开发用户调用接口次数+1的功能(service)

问题：

——如果每个接口的方法都写调用次数+1，是不是比较麻烦？

——致命问题：接口开发者需要自己去添加统计代码

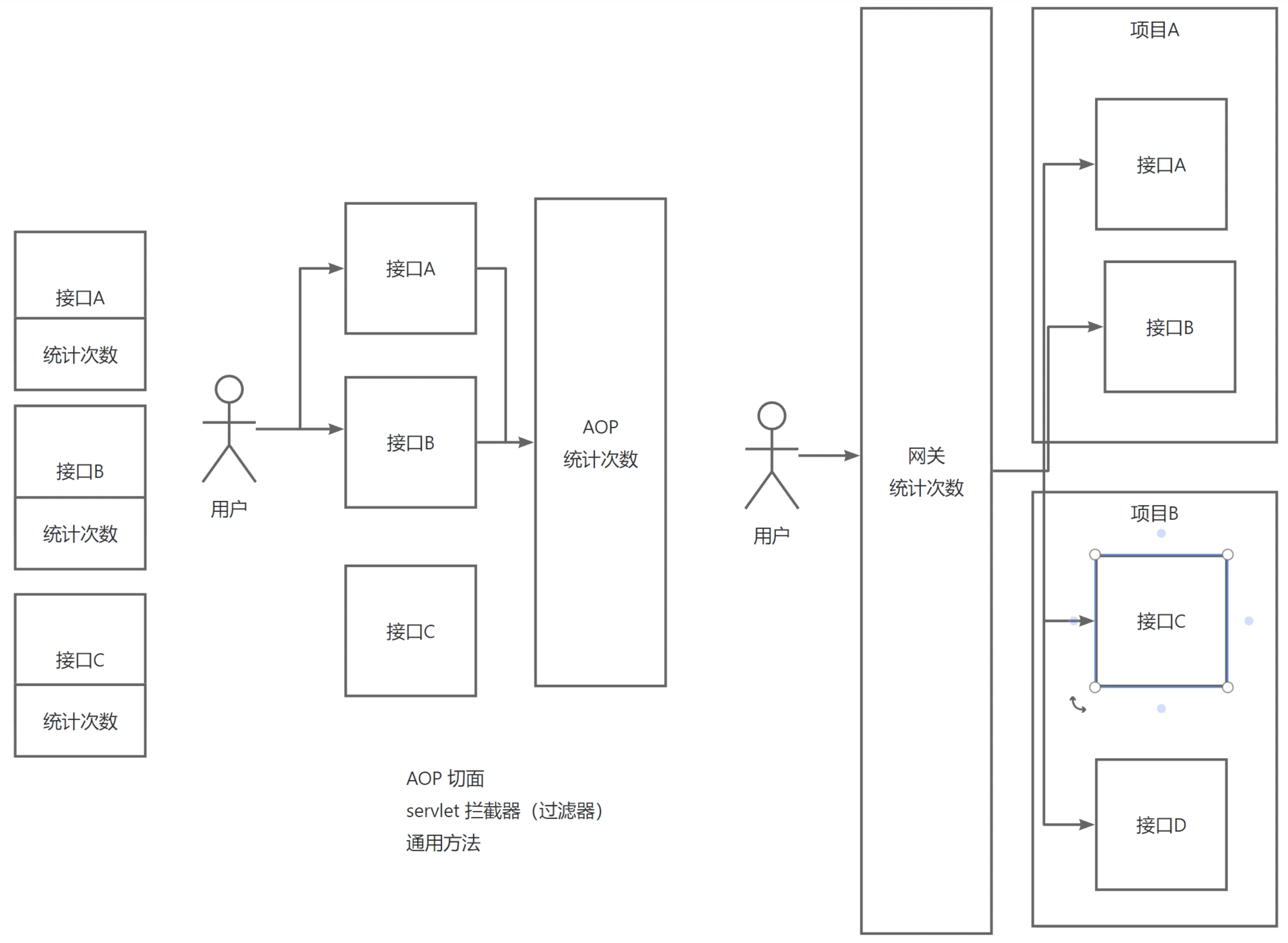

使用AOP切面的优点：独立于接口，在每个接口调用后统计次数+1

AOP切面的缺点：存在于单个项目中，如果每个团队都要开发自己的接口，那么都需要写AOP切面—还是没有解决问题

网关相关知识：

网关的优点：统一进行一些操作，处理一些问题

路由
- 起到转发的作用，比如有接口 A 和接口 B，网关会记录这些信息，根据用户访问的地址和参数，转发请求到对应的接口（服务器/集群）

  /a=＞接口A

  /b=＞接口B
统一鉴权
- 判断用户是否有权限进行操作，无论访问什么接口，都统一去判断，不用重复写
统一跨域处理
- 网关统一处理跨域
缓存
流量染色
- 给请求(流量)添加一些标识，一般是设置在请求头中，添加新的请求头
访问控制
- 黑白名单，比如限制DDOS IP
统一业务处理
- 把每个项目中都要做的通用逻辑放到上层(网关)，统一处理，比如本项目的接口调用次数统计
发布控制
- 灰度发布，比如上线新接口，先给新接口分配20%流量，慢慢增加，最终替代老接口
负载均衡
- 在路由的基础上

/c=＞服务 A / 集群A（随机转发到其中的某一个机器）

统一接口保护
- 限制请求
- 信息脱敏
- 降级(熔断)
- 限流
- 超时时间
统一日志
- 统一的请求、响应信息记录
统一文档
- 将下游项目的文档进行聚合，在一个页面统一查看

网关的分类

全局网关(接入层网关)：作用是负载均衡、请求日志等，不和业务逻辑绑定
业务网关(微服务网关)：会有一些业务逻辑，作用是将请求转发到不同的业务/项目/接口/服务

实现：

Nginx( 全局网关 )、Kong网关( API网关 Kong: https://github.com/Kong/kong )，编程成本高
Spring Cloud Gateway (取代了 Zuul) 性能高，可以用Java代码来写逻辑，易于学习

参考文章：https://blog.csdn.net/qq_21040559/article/details/122961395

网关技术选型：https://zhuanlan.zhihu.com/p/500587132

Spring Cloud Gateway用法

官网：https://spring.io/projects/spring-cloud-gateway

核心概念

路由：根据什么条件，转发请求到哪里

断言：一组规则、条件，用来确定如何转发路由

过滤器：对请求进行一系列处理，比如添加请求头、添加请求参数

请求流程：

客户端发起请求
Handler Mapping：根据断言，去将请求转发到对应的路由
Web Handler：处理请求(一层层经过过滤器)
实际调用服务

两种配置方式：

配置式(application.yaml中配置) 方便、规范
编程式相对麻烦、灵活

断言：(一些条件)

after：在什么时间之后
before……

……等等多种因素都能放进来考虑

建议开启日志——方便发现问题：

logging:
  level:
    org:
      springframework:
        cloud:
          gateway: trace

过滤器：

基本(对请求头、响应头进行增删改查)

在某设定路由下，做自定义的事(如添加请求头、添加请求体参数等等等等)

或者访问某路由如果失败，会转而访问另一个设定的路由(降级)

需求分析

管理员可以对接口信息进行增删改查
用户可以访问前台，查看接口信息

数据库表设计

接口信息表

name 接口名称

description 描述

url 接口地址

type 请求类型

requestHeader 请求头

responseHeader 响应头

status 接口状态 0-关闭 1-开启

isDelete

createTime

updateTime

use tjyapi;

-- 接口信息
create table if not exists tjyapi.`interface_info`
(
    `id` bigint not null auto_increment comment '主键' primary key,
    `name` varchar(256) not null comment '接口名称',
    `description` varchar(256) null comment '描述',
    `url` varchar(512) not null comment '接口地址',
    `requestHeader` text null comment '请求头',
    `responseHeader` text null comment '响应头',
    `status` int default 0 not null comment '接口状态 0-关闭 1-开启',
    `method` varchar(256) not null comment '接口类型',
    `userId` bigint not null comment '创建人',
    `createTime` datetime default CURRENT_TIMESTAMP not null comment '创建时间',
    `updateTime` datetime default CURRENT_TIMESTAMP not null on update CURRENT_TIMESTAMP comment '更新时间',
    `isDelete` tinyint not null comment '是否删除 1-已删'
) comment '接口信息';

insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('唐果', '江胤祥', 'www.hui-russel.net', '7IE', 0, '姜烨磊', 7, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('范浩', '崔振家', 'www.peter-schmeler.info', 'Pj0', 0, '黄钰轩', 12857921, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('唐航', '孔健雄', 'www.tanner-bednar.name', 'Hi9QM', 0, '宋昊然', 18787, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('袁子默', '石明杰', 'www.mitsuko-zboncak.net', '4q', 0, '周涛', 954194648, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('朱博涛', '秦昊焱', 'www.rey-ondricka.biz', 'GhO', 0, '王瑾瑜', 43144, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('陆绍齐', '曹鸿涛', 'www.cathleen-gusikowski.org', 'pP0Z', 0, '尹乐驹', 23494, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('尹思聪', '贺钰轩', 'www.jeni-bartell.co', 'ZZdsp', 0, '冯果', 25646340, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('崔钰轩', '冯熠彤', 'www.timothy-legros.org', 'Qr', 0, '龙乐驹', 275486388, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('马子骞', '邹晋鹏', 'www.tori-wisoky.io', 'cwVv', 0, '熊俊驰', 9055718270, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('李嘉懿', '毛弘文', 'www.tawna-murazik.info', 'd8H', 0, '钟靖琪', 596652, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('龚绍齐', '崔伟祺', 'www.bart-dare.biz', 'VM', 0, '陆乐驹', 720475, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('严熠彤', '许炫明', 'www.lane-schoen.com', 'pc05M', 0, '余健雄', 481356844, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('邵凯瑞', '郭智渊', 'www.von-rempel.org', 'FSiqa', 0, '龙博超', 1368599, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('赖果', '杨天宇', 'www.kourtney-lubowitz.name', '3C', 0, '韩修杰', 6026675, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('段浩宇', '韩鸿涛', 'www.rupert-schmeler.co', 'mMo', 0, '魏远航', 76, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('沈炎彬', '张昊天', 'www.sheri-kerluke.co', 'adMn1', 0, '薛明', 3551, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('高黎昕', '谢志泽', 'www.sterling-adams.org', 'baP', 0, '金明哲', 91, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('胡语堂', '覃浩然', 'www.khalilah-breitenberg.biz', 'gDtv', 0, '雷睿渊', 21221843, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('陆雨泽', '曾雪松', 'www.jonas-fritsch.co', 'XvfU', 0, '侯智渊', 472525914, 0);
insert into tjyapi.`interface_info` (`name`, `description`, `url`, `responseHeader`, `status`, `method`, `userId`, `isDelete`) values ('邓昊焱', '秦胤祥', 'www.aron-buckridge.com', 'fBh3', 0, '丁子默', 12000, 0);

前端项目脚手架：

1. 在终端运行
npm i @ant-design/pro-cli -g
2. 进入你放的目录的终端，自动创建项目
pro create 项目名称

版本信息：
donn@Macc ~ % node -v
v16.13.0
donn@Macc ~ % npm -v
8.1.0

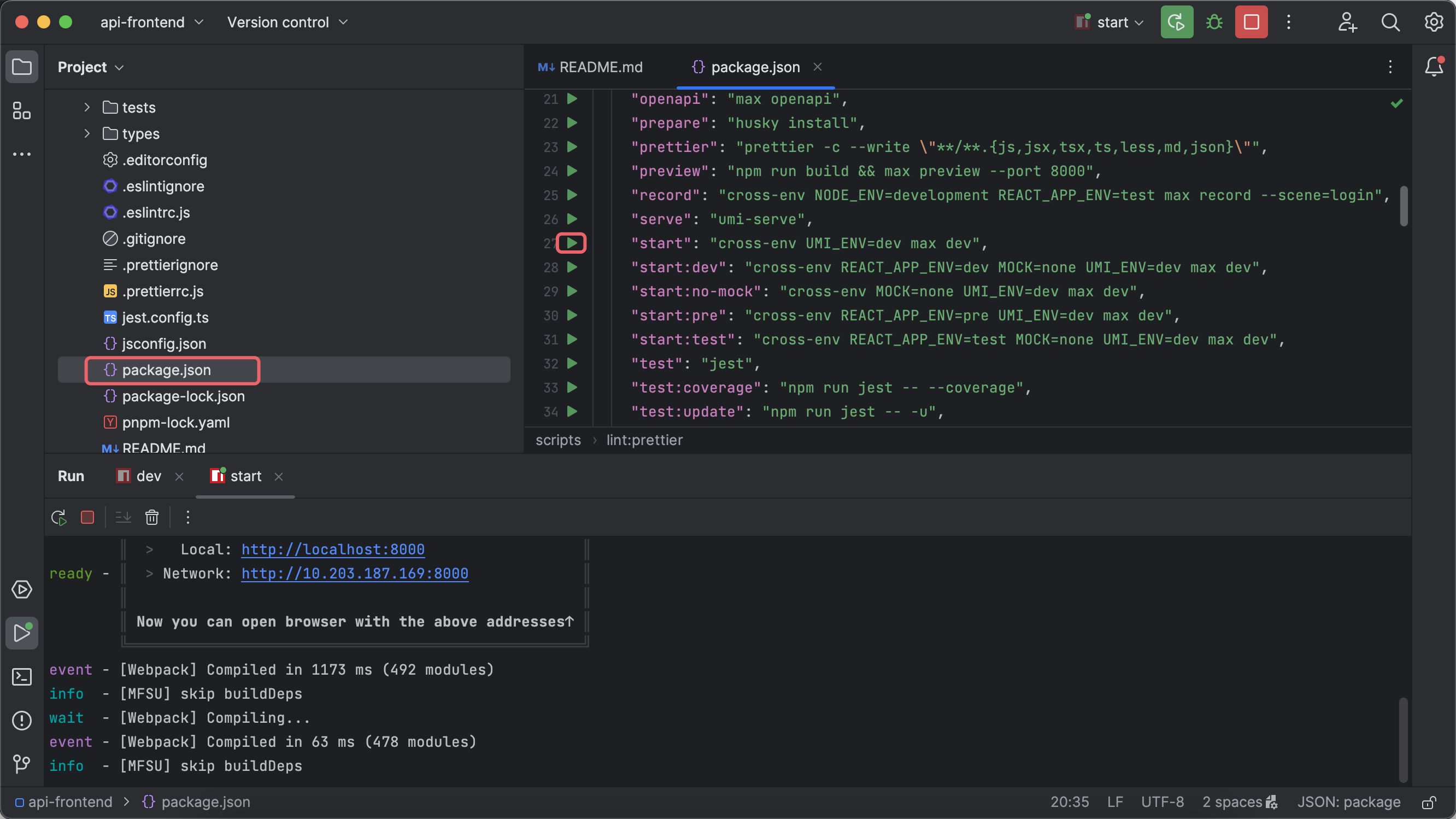

运行一下空项目：

前端：ant design pro 脚手架

后端：直接使用模板 springboot-init

基础功能

增删改查、登录(复制粘贴)

前端接口调用：openapi插件自动生成

openapi规范

模拟接口项目 tjyapi-interface

提供三个模拟接口

GET接口
POST接口(url传参)
POST接口(Restful)

调用接口

几种 HTTP 调用方式：

HttpClient
RestTemplate
第三方库(OKHTTP、Hutool)

Hutool：https://www.hutool.cn

<dependency>
    <groupId>cn.hutool</groupId>
    <artifactId>hutool-all</artifactId>
    <version>5.8.16</version>
</dependency>

https://doc.hutool.cn/pages/HttpUtil/#概述

API签名认证

本质：

1. 签发签名
1. 使用签名(校验签名)

为什么需要？

保证安全性，不能随便来一个人都能调用

怎么实现？

通过http request header头传递参数

参数1: accessKey：调用的标识 userA、userB (复杂、无序、无规律)

参数2: secretKey：密钥——–该参数不传递到请求头中，通过私下约定进行同步

可以暂时理解为用户名和密码，区别为：ak、sk是无状态的；你每次访问都需携带正确的ak、sk才能访问

自行编写代码给每个用户生成ak、sk

千万不能把密钥直接在服务器之间传递，因为有可能被拦截

(所以要对密码进行进一步处理)

参数3: 用户请求参数

参数4: sign 参数

加密方式：对称加密、非对称加密、md5签名

用户参数：abc + 密钥 => 签名生成算法 => 不可解密的值

abc + miyao => dnasufbnusfuisdafiuadbfouiadbfuiasdbofibdaiksfbefewdf

服务端用一样的方式生成签名，只要结果和用户传来的一致，就表示一致

怎么防重放？

参数5: 每次请求时都 + nonce随机数，只能用一次

服务端要保存用过的随机数

参数6: 加timestamp时间戳，校验时间戳是否过期

API签名认证是一个很灵活的设计，具体有哪些参数，参数名如何一定要根据具体场景来，(比如userId、appId、version、固定值等等)

思考：开发者每次调用接口都要自己写签名算法？

——开发一个简单易用的SDK

理想情况：开发者只需要关心调用哪些接口、传递哪些参数，就跟调用自己写的代码一样简单。

——开发一个starter的好处：

开发者引入后，可以直接在application.yaml中写配置，自动创建客户端

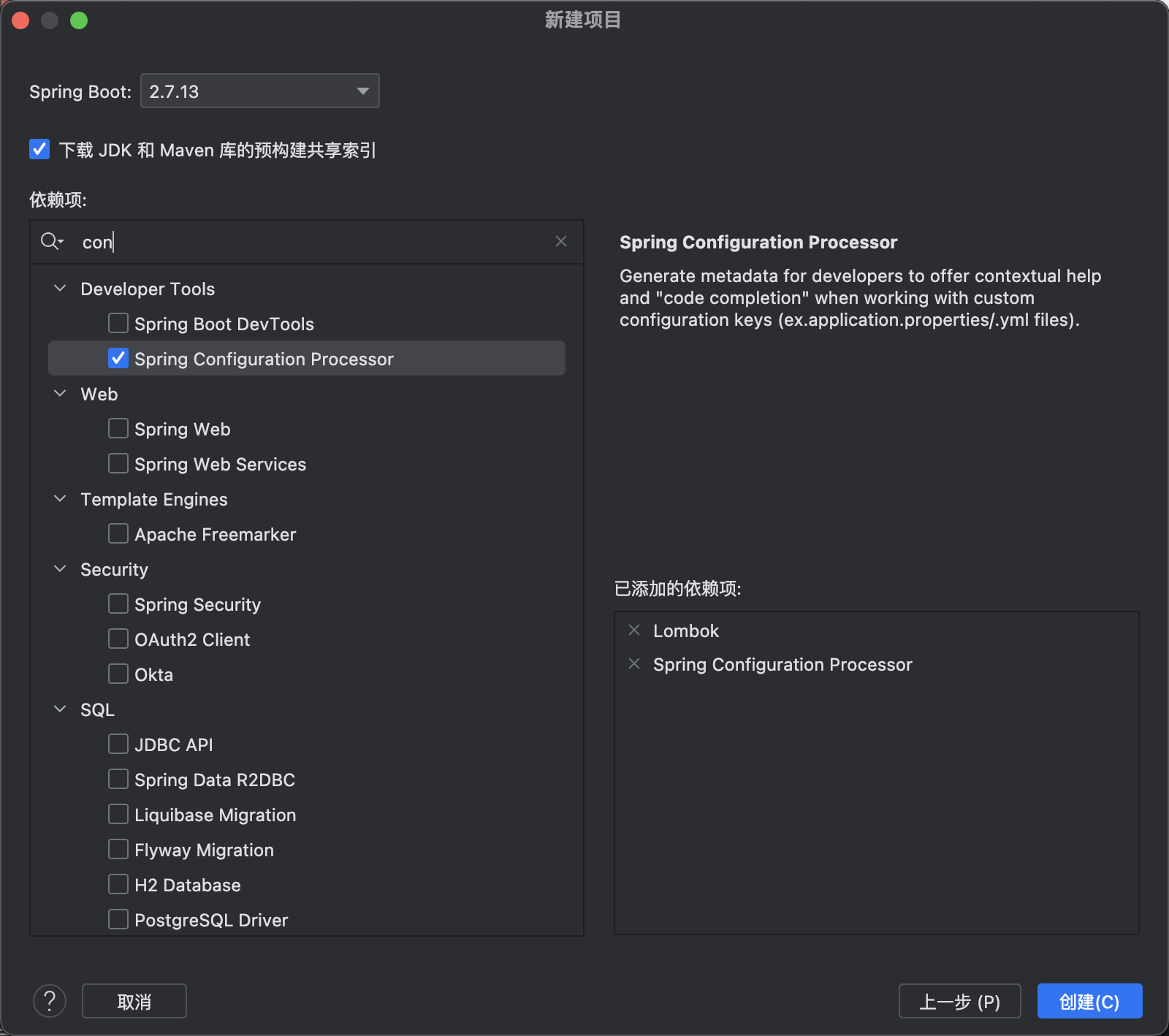

spring-boot-configuration-processor的作用是自动生成配置的代码提示
